Обзор системы

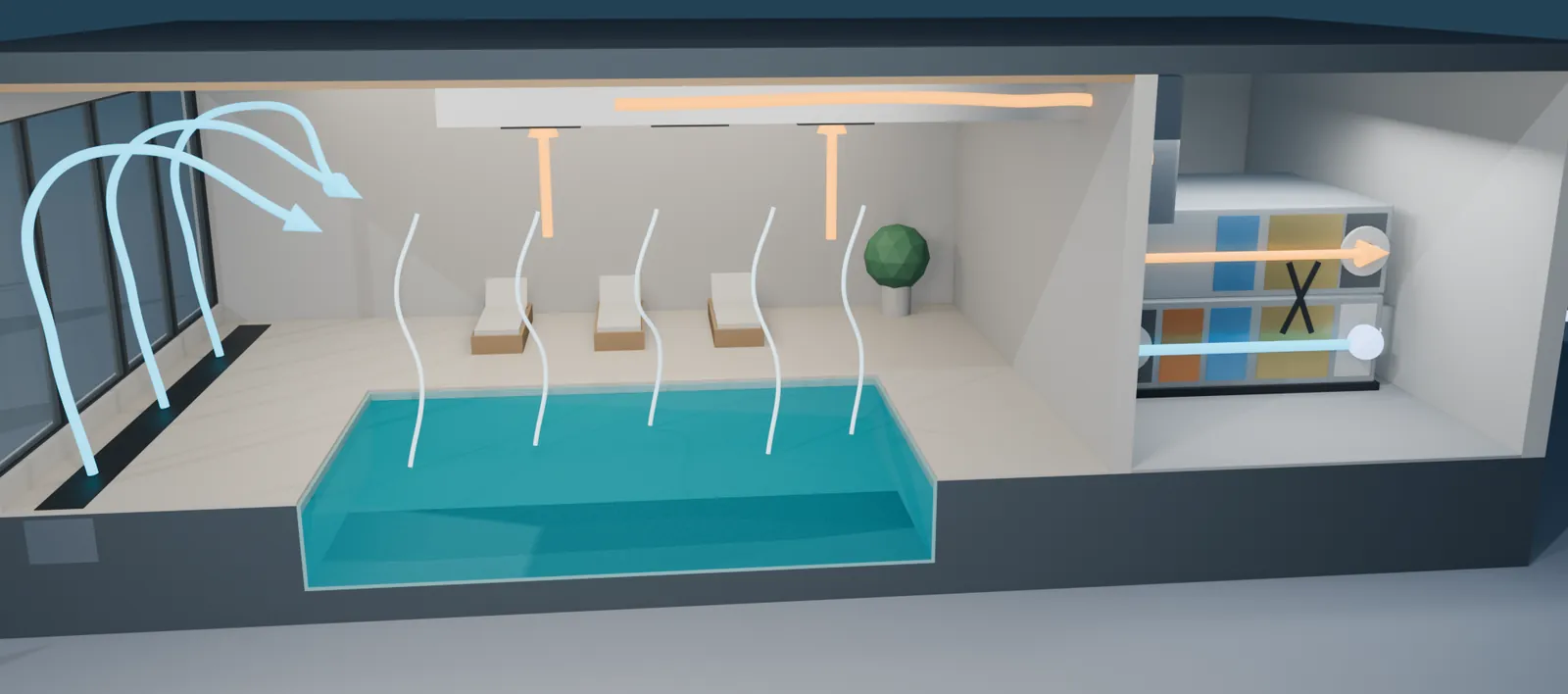

Сверху — зал бассейна в разрезе, под ним — подвал с приточно-вытяжной установкой. Светящиеся точки — потоки воздуха:
Нажмите номер на сцене или кнопку внизу — камера перелетит к узлу.
01 щелевые решётки у окон

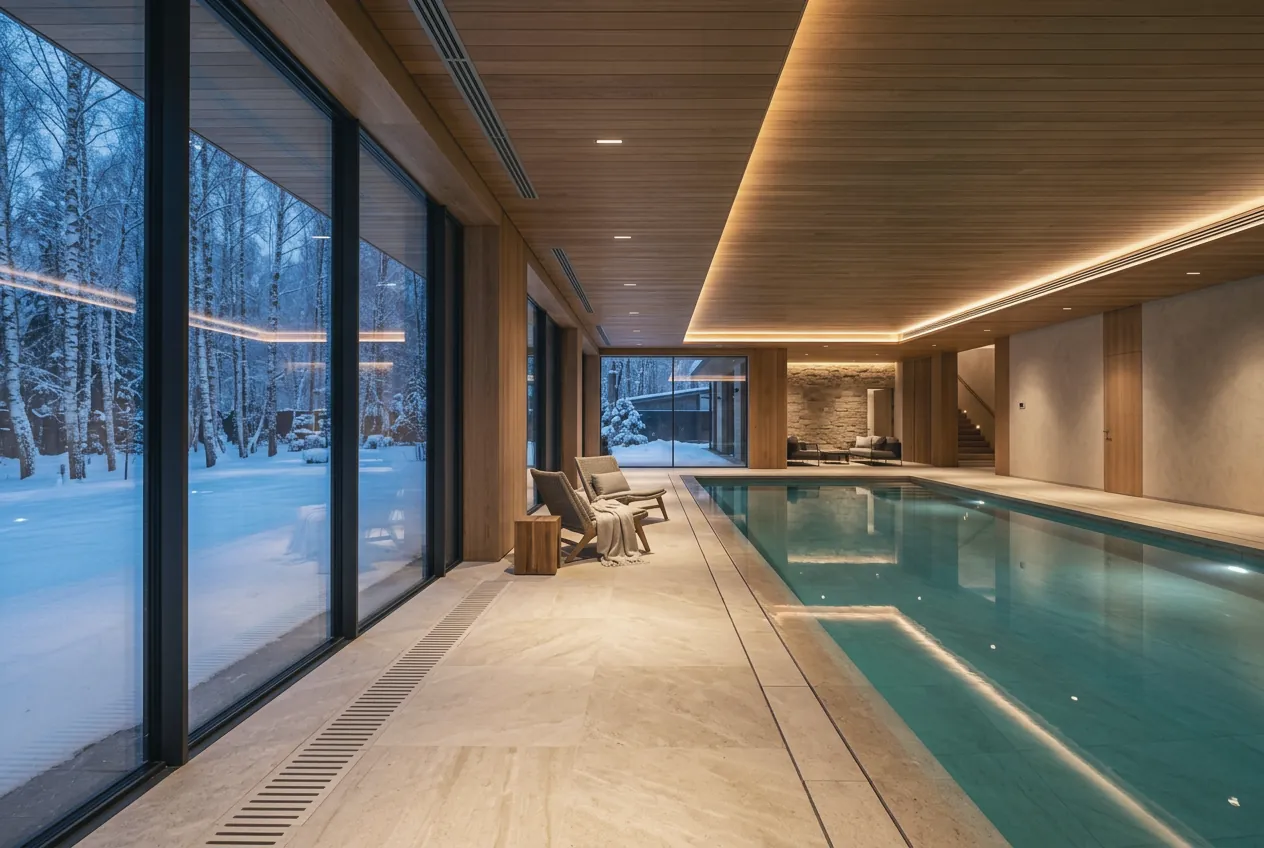

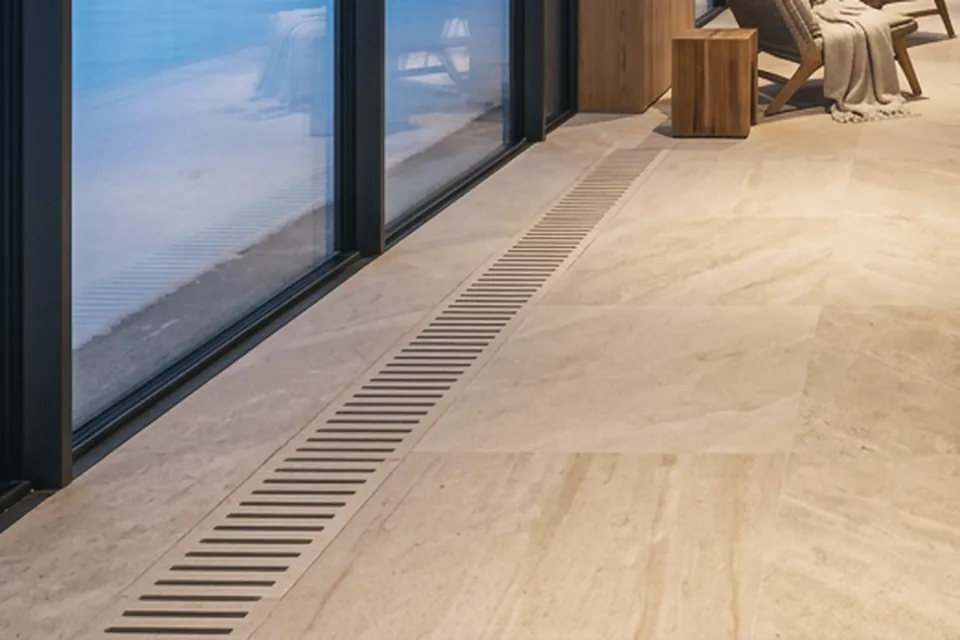

Сухой подогретый воздух выходит из щелевых решёток в полу и поднимается по стеклу. Стекло остаётся теплее точки росы — окна не потеют даже в мороз.
02 источник влаги
С поверхности воды всё время испаряется влага — килограммы в час. Это главная цифра расчёта: под неё подбирают осушение и наружный воздух.

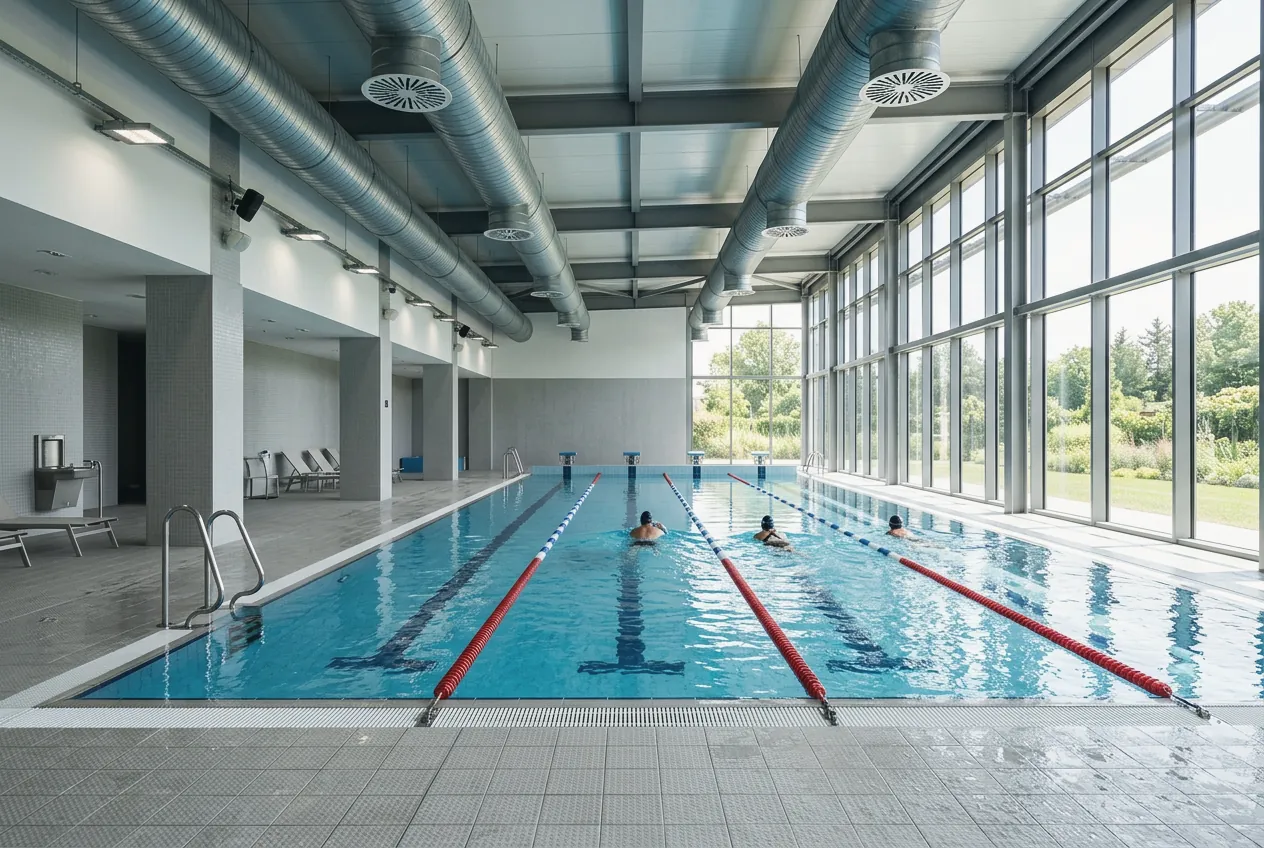

03 решётки и воздуховоды зала

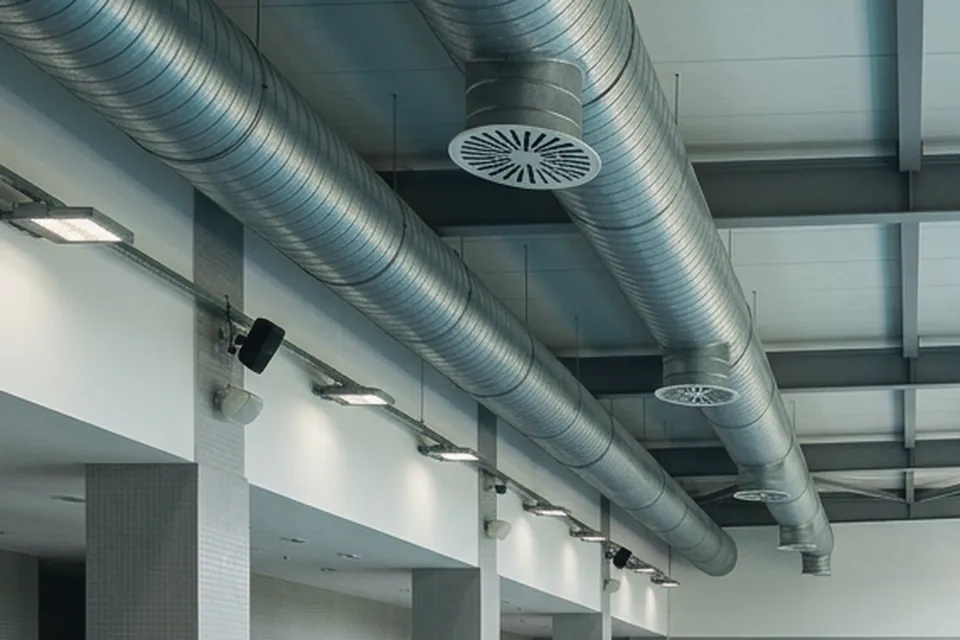

Забирает самый тёплый и влажный воздух из верхней зоны над водой. Вытяжки чуть больше притока — влага не уходит в соседние помещения.
04 шахта забора, клапаны, выброс над кровлей
Свежий воздух установка берёт через воздухозаборную шахту у земли и клапан. Влажный воздух зала после рекуператора поднимается по стояку и уходит над кровлей — выше и дальше от забора, чтобы не попасть обратно.
05 приток и вытяжка
Задерживают пыль перед рекуператором и теплообменниками. Чистый фильтр — это расчётный расход воздуха и чистые пластины.
06 возврат тепла
Тепло вытяжного воздуха через пластины передаётся холодному наружному. Зимой на нагрев притока уходит заметно меньше энергии.
07 испаритель, компрессор, конденсатор
Испаритель охлаждает воздух ниже точки росы и забирает влагу — конденсат стекает в поддон. Конденсатор возвращает это тепло в приток. Летом это главный способ осушения: наружный воздух сам влажный.
08 водяной нагреватель

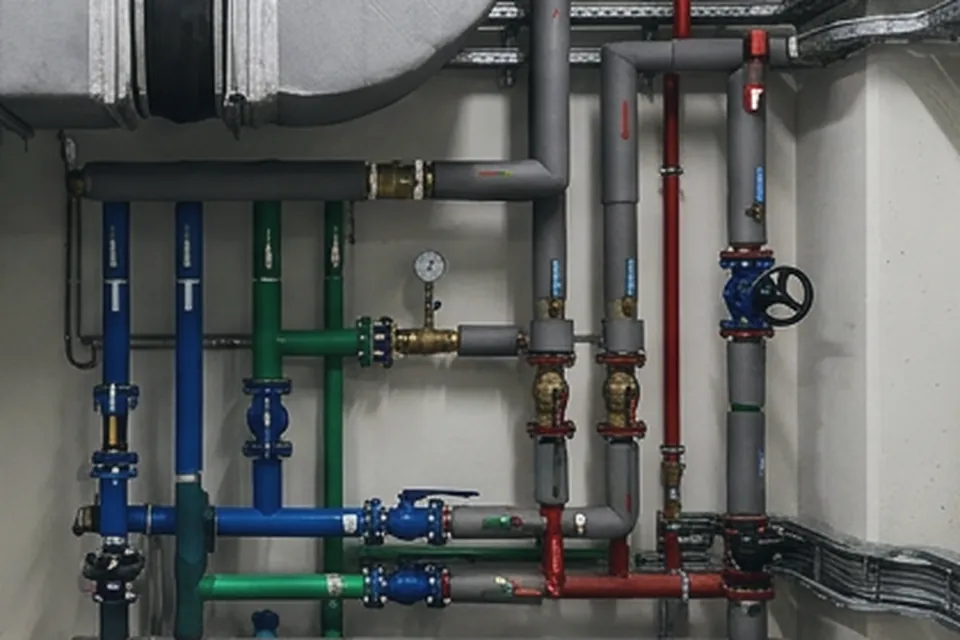

Догревает приток до температуры зала горячей водой из котельной. Это теплообменник из трубок с тонким оребрением; воду к нему подаёт и регулирует узел обвязки.
09 насос, трёхходовой клапан, арматура
Подаёт в калорифер горячую воду из котельной и держит её температуру: трёхходовой клапан подмешивает обратку, циркуляционный насос держит расход. Шаровые краны отсекают узел на время работ, сетчатый фильтр задерживает грязь, манометр и термометр показывают, как узел работает.
10 приток и вытяжка
Создают расход воздуха. Вытяжной — чуть мощнее приточного: в зале держится небольшое разрежение.

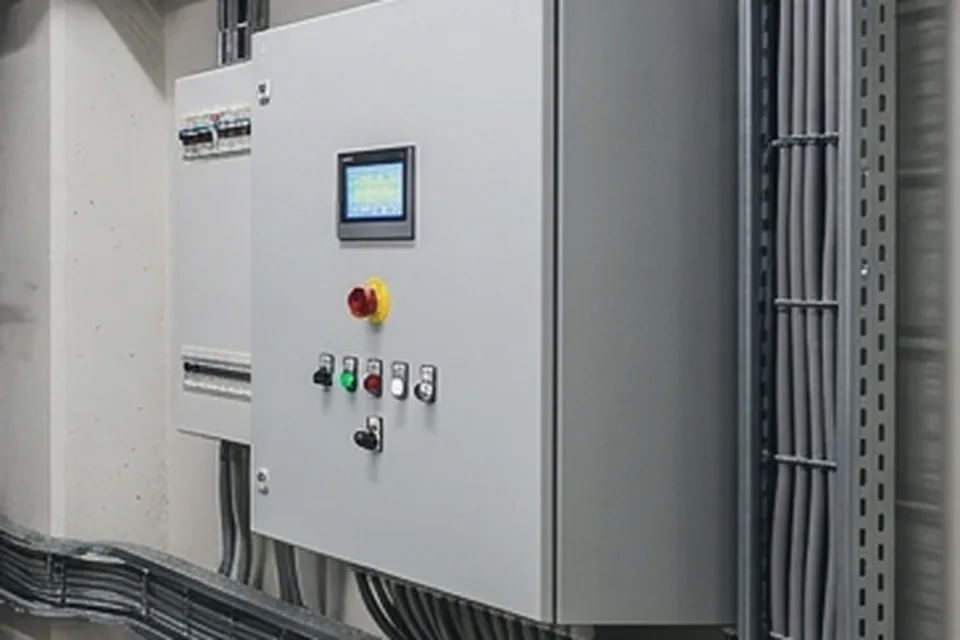

11 щит, датчики, отвод конденсата
Контроллер держит уставки влажности и температуры, переключает рабочий и дежурный режимы, защищает узлы. Дренаж уводит конденсат из поддона испарителя.
Выберите ситуацию — откроется страница по теме, а кнопка сразу подставит задачу в запрос.
Посчитаем испарение и воздухообмен до черновой отделки: трассы, решётки у окон, место под установку.
Найдём причину замерами: точка росы, влагосодержание, приток под окнами, наружный воздух.
Раздельные системы по СП 310, договор технического обслуживания с регламентом и протоколом замеров.
КП с реальной ценой для сбора цен, участие в закупках по 44-ФЗ и 223-ФЗ.

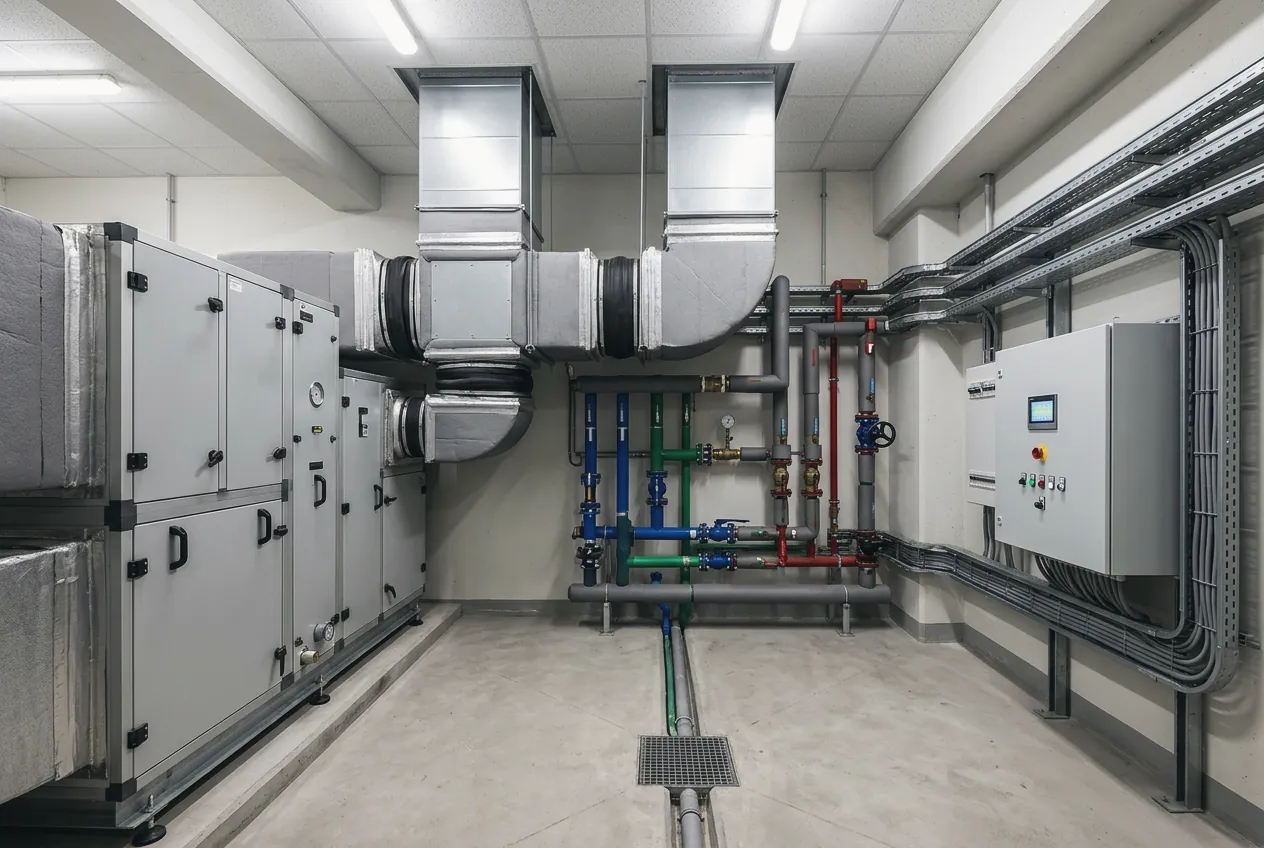

Одна установка с рекуперацией и тепловым насосом делает четыре вещи: даёт свежий воздух, греет его, осушает зал и обдувает окна.
Воздуховоды в стойком исполнении, калорифер с обвязкой и автоматика с уставкой влажности — то, что закладываем в расчёт и проверяем на техническом обслуживании.
Введите температуру и влажность воздуха в зале — покажем точку росы и температуру стекла при −5, −15 и −25 °C.
Шесть мест, которые проверяем первыми. Нажмите на пункт — откроется, что там обычно не так.

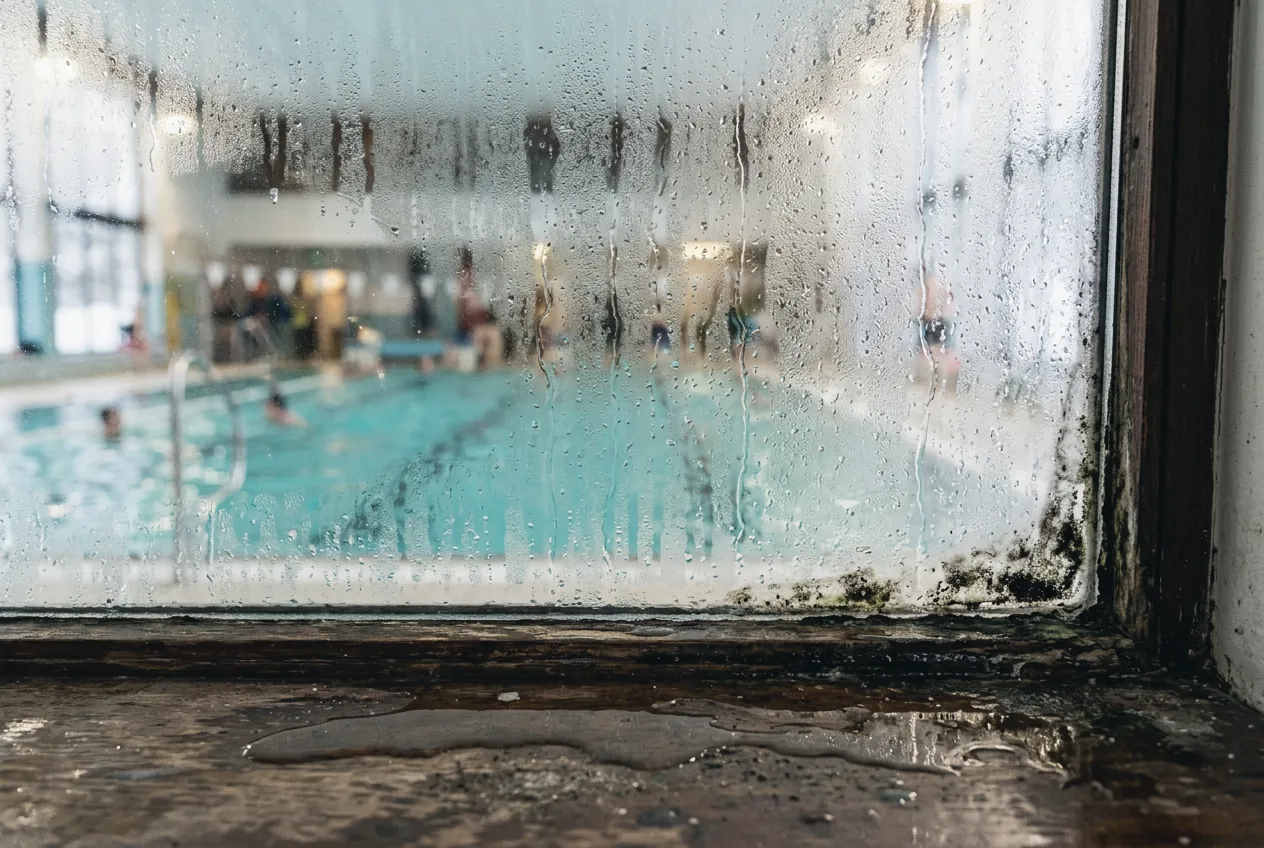

Стекло холоднее точки росы воздуха зала — на нём оседает конденсат. Причина обычно в притоке: его нет под окном или он слабый, тёплый сухой воздух не омывает витраж (СП 60.13330.2020, п. 7.3.8). Подробнее
Тёплый влажный воздух поднимается вверх. Если вытяжки из верхней зоны нет или она мала, влага оседает на потолке, в углах и на холодных перекрытиях. Подробнее
Закладные, крепёж и воздуховоды из неподходящей стали ржавеют во влажном воздухе с хлором. Крепёж — из стали, допустимой для атмосферы бассейна. Подробнее
Главный источник влаги — вода: ≈ 7 кг/ч у бассейна 8×4 м, пока купаются (расчётный пример). Под покрытием испарение примерно в 10 раз меньше, чем со спокойной воды.
Установка не рассчитана на такое испарение, не держит уставку влажности или её выключают в нерабочие часы. Выключать нельзя: установка работает постоянно, в нерабочие часы — в дежурном режиме. Подробнее
Хлорамины образуются у воды и держатся низко. Запах хлора — нехватка наружного воздуха или воздух не проходит над водой, плюс химия воды. Наружного воздуха — не меньше 80 м³/ч на занимающегося (СП 310, табл. Г.1). Подробнее
Пункты на схеме: 1 — Стекло и обдув; 2 — Потолок и вытяжка; 3 — Закладные и коррозия; 4 — Зеркало воды и испарение; 5 — Техпомещение и установка; 6 — Наружный воздух и хлорамины.
Микроклимат бассейна держат осушение, наружный воздух и правильная раздача: приток под окна и над водой, вытяжка из верхней зоны. Схему выбираем по расчёту испарения, остеклению и месту под установку.
Охлаждает воздух зала ниже точки росы — влага стекает в дренаж, воздух возвращается подогретым.
Когда подходит. Небольшой частный бассейн, где вентиляция на наружный воздух уже есть или делается отдельно. Свежего воздуха осушитель не даёт.
Осушает наружным воздухом: влажный воздух зала уходит наружу, его тепло через рекуператор переходит притоку.
Когда подходит. Зал, где нужны и осушение, и свежий воздух, и обдув окон одной установкой. Летом наружный воздух влажнее — расход растёт.
Летом осушает контуром холода, зимой — наружным воздухом. Тепло конденсации возвращается в приток.

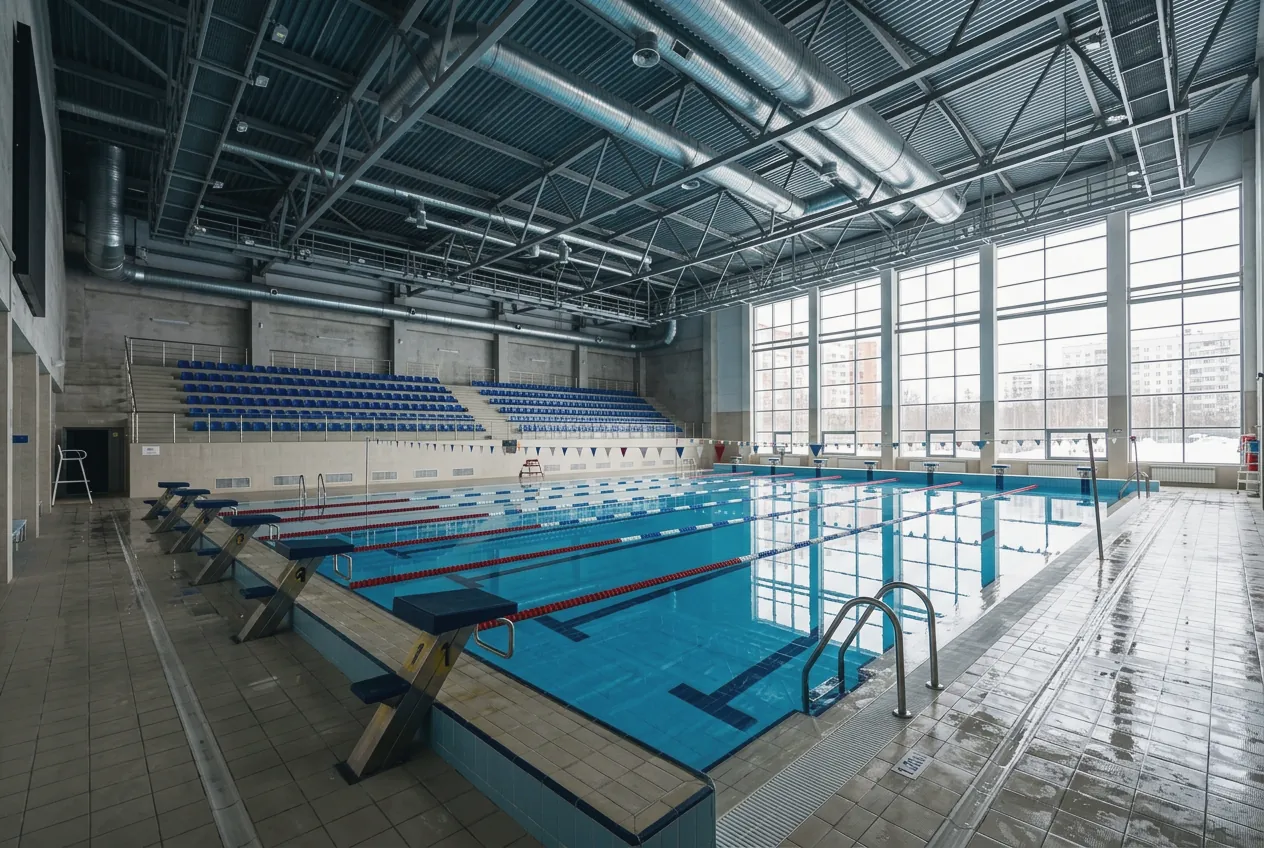

Когда подходит. Бассейны, которые работают весь год, и общественные залы с большим зеркалом воды.
Действующие документы с номерами пунктов. Рабочую уставку влажности мы обычно задаём 55–60 % — это практика, а не требование СП.
Формула испарения — VDI 2089-1. Коэффициент β = 21 м/ч для частного бассейна — эквивалент ε ≈ 15 г/(м²·ч·гПа), старая форма VDI.
Влагосодержание воздуха зала — 14,6 г/кг, точка росы — 20,0 °C. Внутреннее стекло двухкамерного пакета при −15 °C снаружи — ≈ 18,8 °C, ниже точки росы: без обдува тёплым притоком окно потечёт.
14,6 г/кг — в пределе СП 310 (не более 17 г/кг), но чуть выше порога духоты VDI 2089-1 — 14,3 г/кг. Поэтому при воздухе 30 °C уставку влажности подбираем вместе с температурой.
Убрать 7 кг/ч одним наружным воздухом зимой — это ≈ 420 м³/ч, расчётным летом — уже ≈ 1 250 м³/ч. Поэтому летом осушает осушитель или тепловой насос.
Регламент по узлам осушителя и установки, протокол замеров до и после визита: температура и влажность, расход воздуха, перепад на фильтре.
Предзимняя проверка: обдув остекления, уставки по сезону, рекуператор и защита калорифера от замерзания, дренаж, фильтры.
Ремонт по заявке и аварии ведёт сервисный центр NED-Сервис того же ООО «Стиль Климата». Аварийный выезд по договору — в любое время, в том числе в выходные, 28 000 ₽.
Каждый этап заканчивается документом — его можно показать бухгалтерии, проектировщику или управляющему.
Что можно проверить до звонка: юрлицо, сертификаты, расчёт и документы на каждом этапе.
ООО «Стиль Климата»: ОГРН 1107746394909 от 13.05.2010, ИНН 7719749874.
Гарантия на выполненные работы — 24 месяца, на поставленное нами оборудование — 12 месяцев.
по прейскуранту сервисного центра NED-Сервис
Испарение — по VDI 2089 с открытыми формулами, нормы — с пунктами СП. Аэродинамические замеры — с протоколом.
Осмотр объекта для оценки работ и КП — бесплатно. Выезд на диагностику и работы — платный.
Смета, договор, протокол замеров, акт или КС-2/КС-3, УПД, технический отчёт по диагностике.
Участвуем в тендерах и запросах цен, исполняем контракты по 44-ФЗ и 223-ФЗ.
ООО «Стиль Климата» — официальный сервисный центр по гарантийному и послегарантийному обслуживанию оборудования торговых марок NED и KORF.
Сертификаты выдали ООО «НЕД-центр» (№ 1А/101120) и ООО «КОРФ».
Другие марки — по модели с шильдика, без гарантии производителя.
Сканы сертификатов — ned-servis.ru/sertifikaty/Общие условия компании по прейскуранту сервисного центра NED-Сервис. Монтаж и оборудование — по смете после расчёта.
| Работа | Цена с НДС |
|---|---|
| Выезд на осмотр и оценку работдля КП; диагностика и работы — по прейскуранту | бесплатно |
| Плановый выездоплачивается отдельно от диагностики | 14 000 ₽ |
| Аварийный выезд | 28 000 ₽ |
| Доплата за выезд за МКАДс первого километра от МКАД | 70 ₽ за км |
| Диагностика оборудованиявыезд инженера оплачивается отдельно; стоимость диагностики засчитывается в ремонт, если ремонт делаем мы | от 5 000 до 28 000 ₽ |
| Техническое заключение о состоянии оборудования | от 14 000 ₽ |
| Дефектная ведомость и смета на восстановлениепри заказе ремонта | бесплатно |
Нет. Вода испаряет и тогда, когда никто не купается: у бассейна 8×4 м при воде 28 °C и воздухе 30 °C, 55 % — ≈ 2,3 кг/ч со спокойной воды (расчётный пример). Без осушения влажность к утру уходит выше нормы, и конденсат садится на стекло и потолок.
Установка работает постоянно, в нерабочие часы — в дежурном режиме: меньше наружного воздуха, та же уставка влажности. Экономит покрытие на воду: под ним испарение примерно в 10 раз меньше, чем со спокойной воды.
Осушитель забирает влагу из воздуха зала и возвращает тот же воздух обратно — свежего он не даёт. Вентиляция подаёт наружный воздух: он нужен людям и разбавляет хлорамины, по СП 310 — не меньше 80 м³/ч на занимающегося.
Зимой наружный воздух сухой и осушает зал сам. Летом в Москве в нём 10–13 г/кг влаги — почти как в зале, и осушать им приходится огромным расходом. Тогда работает осушитель или тепловой насос установки. Поэтому в бассейне нужно и то и другое — отдельными приборами или одной установкой.
Да, если бассейн большую часть суток стоит без купания. Под покрытием испарение примерно в 10 раз меньше, чем со спокойной воды. В расчётном примере 8×4 м за сутки уходит ≈ 65 кг воды без покрытия и ≈ 19 кг — с покрытием, когда не купаются. Меньше влаги — меньше работы осушителю и меньше тепла на нагрев наружного воздуха.
В зале ванн — 50–65 % при влагосодержании не более 17 г/кг (СП 310.1325800.2017, п. 10.2.3). Воздух — на 1–2 °C теплее воды (СП 310, табл. Г.1; СанПиН 1.2.3685-21, табл. 5.31): так меньше испарение и не зябко после купания.
Рабочую уставку мы обычно задаём 55–60 % — это наша практика, а не требование СП.
Цена зависит от площади зеркала воды, остекления, места под установку и того, что уже смонтировано. Поэтому сначала расчёт, потом смета.
Осмотр объекта для оценки работ и КП — бесплатно. Выезд на диагностику и работы — платный: плановый — 14 000 ₽, аварийный — 28 000 ₽. Договор технического обслуживания — по описи оборудования, цену даём в КП после осмотра; выезды и диагностика — по прейскуранту сервисного центра NED-Сервис. Монтаж и оборудование — по смете после расчёта.
Диспетчеризацию и вывод аварий на пульт не делаем. На пусконаладке настраиваем автоматику самой установки: уставки влажности и температуры, рабочий и дежурный режим, защиту калорифера от замерзания.
Да, по Москве и Московской области. За выезд за МКАД — доплата 70 ₽ за км с первого километра.
Размеры зала и чаши, температуру воды и желаемую температуру воздуха, есть ли покрытие, площадь и сторону света остекления, где можно поставить установку, планировку или DWG, фото зала и техпомещения. Если установка уже стоит — фото шильдика. Чего не хватит — уточним на осмотре.
Посчитаем по размерам зала и чаши, температуре воды и остеклению. Если данных не хватит — приедем на осмотр: для оценки работ и КП он бесплатный.
