Расчёт испарения
По VDI 2089: площадь зеркала, температура воды и воздуха, часы купания и часы под покрытием. Отсюда — сколько влаги убирать и сколько наружного воздуха подавать.
- VDI 2089
- точка росы
- стекло зимой
Частный бассейн
Вентиляция бассейна в частном доме
Бассейн — самое влажное помещение в доме: с воды чаши 8×4 м, пока купаются, уходит ≈ 7 кг влаги в час. Считаем испарение, подбираем осушение и вентиляцию, закладываем трассы до чистовой отделки, монтируем и берём на техническое обслуживание.
Осмотр объекта для оценки работ и КП — бесплатно. Выезд на диагностику и работы — платный.
- 26–30 °Cобычно вода в частном бассейне; воздух на 1–2 °C теплее водывоздух: СП 310, табл. Г.1
- β = 21 м/чкоэффициент испарения частного бассейна, пока купаютсяэквивалент ε ≈ 15 г/(м²·ч·гПа), старая форма VDI
- ≈ 7 кг/чиспаряет чаша 8×4 м, пока купаютсярасчётный пример: вода 28 °C, воздух 30 °C, 55 %
- ≈ −11 °Cна улице — и двухкамерный стеклопакет холоднее точки росыоценка: воздух 30 °C, 55 %; однокамерный — уже при 3 °C
Когда приходят
Чем раньше, тем дешевле
Вентиляцию бассейна закладывают вместе с домом. Позже её тоже делают, но дороже и с компромиссами.
- 01
Дом проектируется
Самый дешёвый момент. Считаем испарение, закладываем место под установку, проёмы в стенах и трассы воздуховодов в перекрытиях и полу.
- 02
Стройка до чистовой отделки
Коробка готова, отделки нет. Воздуховоды и щели под окнами прокладывают сейчас: после стяжки, потолков и плитки это уже переделка.
- 03
Бассейн уже работает
Текут окна, пахнет сыростью в соседних комнатах, темнеют углы. Ищем причину замерами и дорабатываем схему, по возможности без вскрытия отделки.
Осмотр для КП — бесплатно, выезд на диагностику — платный.
Схема

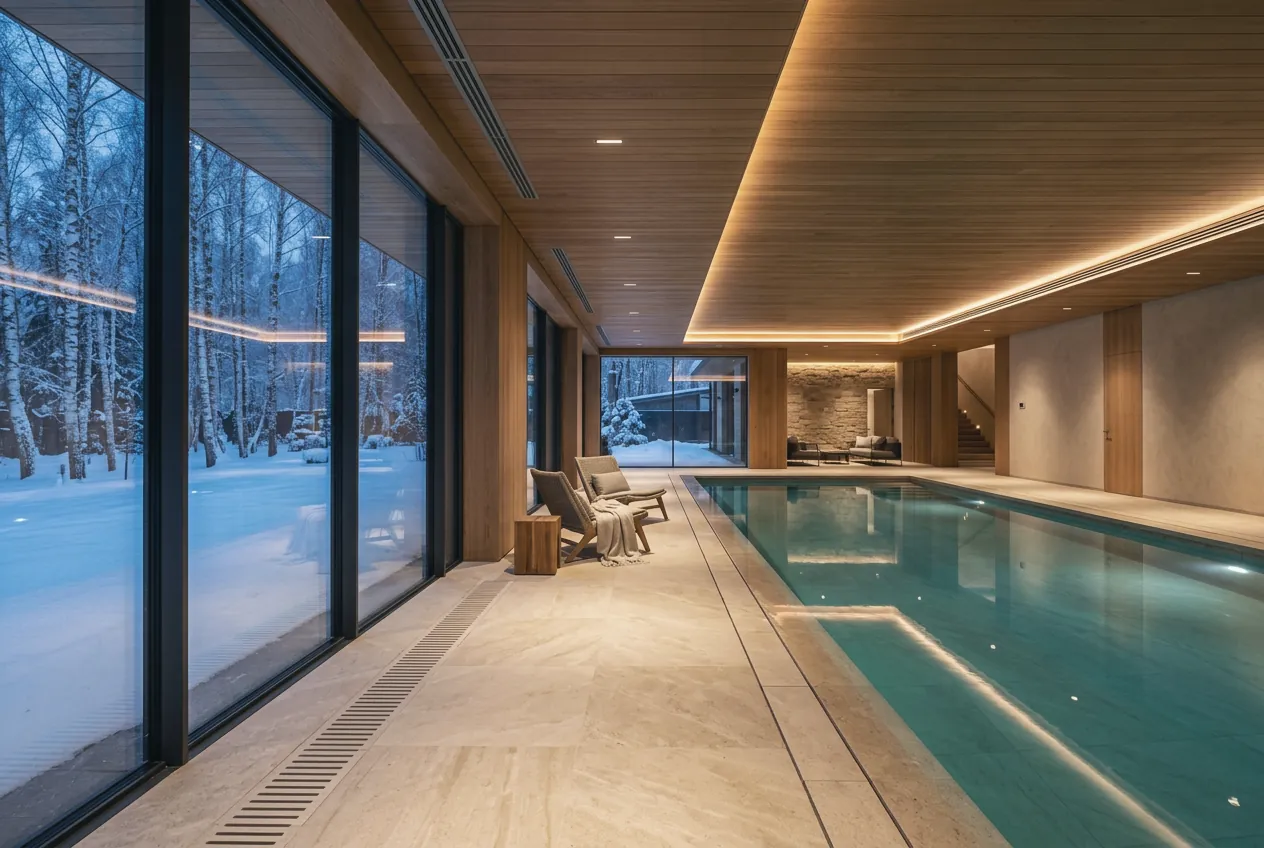

Бассейн в доме: как идёт воздух
Установка — в техпомещении, приток — в полу к щелям под окнами, вытяжка — из верхней зоны зала. Трассы прокладывают до чистовой отделки.
- Зал бассейна: воздух на 1–2 °C теплее воды
- Техпомещение: установка с рекуперацией и доступом для технического обслуживания
- Трассы в полу и под потолком — прокладывают до чистовой отделки

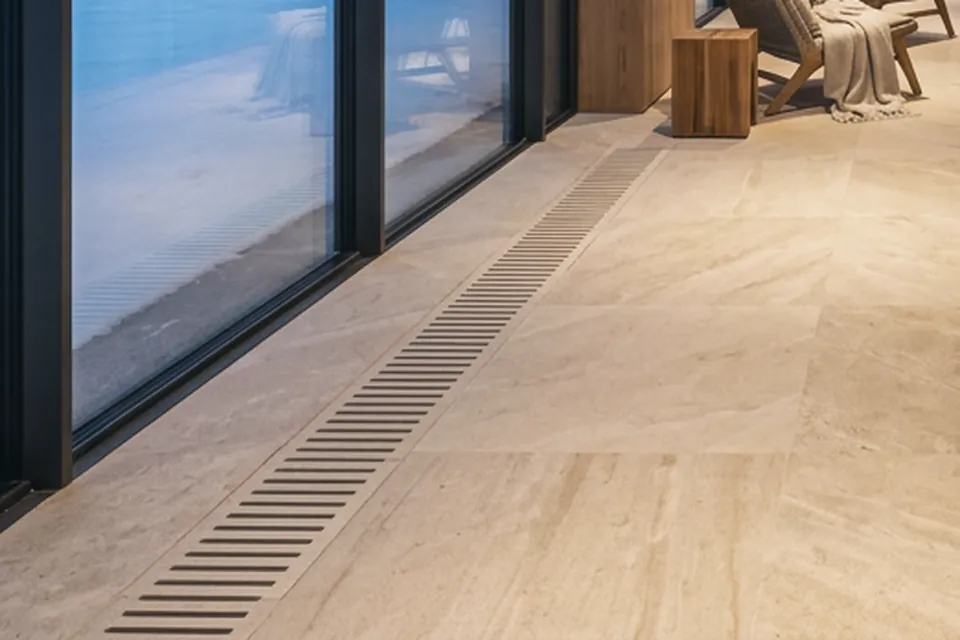

- Приток под окнами: тёплый сухой воздух омывает остекление
- Вытяжка из верхней зоны — своя, не в общий вентканал дома
- Наружный воздух и выброс — через решётки в стене, разнесённые по высоте
Окна
Будут ли течь окна
Панорамное остекление — первое, что мокнет зимой. Введите температуру и влажность зала: покажем точку росы и температуру стекла в мороз.
Работы
Что делаем
Ведём бассейн от расчёта до технического обслуживания. Цену оборудования и работ даём сметой после расчёта.
Подбор схемы и оборудования
Осушитель с вентиляцией, приточно-вытяжная установка с рекуперацией или установка с тепловым насосом — по расчёту, месту в доме и бюджету эксплуатации.
- осушитель
- рекуперация
- тепловой насос
Проект раздела
Трассы воздуховодов, решётки под окнами и в верхней зоне, место установки с доступом для технического обслуживания, проёмы и отверстия — для строителей и отделочников.
- трассы
- решётки
- проёмы
Монтаж до чистовой отделки
Воздуховоды и решётки из материалов, допустимых для влажного воздуха с хлором, крепёж — из стали, допустимой для атмосферы бассейна. Трассы в холодных зонах утепляем.
- воздуховоды
- утепление
- крепёж
Пусконаладка
Выставляем расходы и уставки микроклимата зала — влажность и температуру, рабочий и дежурный режим. Замеряем до и после — цифры остаются в протоколе.
- уставки
- режимы
- протокол
Техническое обслуживание
Фильтры, теплообменники, дренаж, холодильный контур, датчик влажности. Перед зимой проверяем обдув окон и защиту калорифера от замерзания.
- фильтры
- дренаж
- перед зимой
Ошибки
Типичные ошибки в частном бассейне
Каждая из них заканчивается мокрыми окнами, сыростью или запахом в доме.
Бытовой осушитель вместо расчётного
Его подбирают по площади комнаты, а не по испарению с воды. Влага остаётся в воздухе и оседает на окнах.
Нет притока под окнами
Панорамное стекло зимой холоднее точки росы. Без тёплого сухого воздуха вдоль витража оно течёт (СП 60.13330.2020, п. 7.3.8).
Вытяжка в общий канал дома
Влажный воздух с хлором расходится по дому: запах в спальнях, конденсат в холодном канале на чердаке. Залу бассейна нужна своя вытяжка.
Установка без доступа
Зашита за потолок или стоит так, что не открыть панель. Фильтры не меняют, дренаж не чистят — через сезон установка осушает хуже.
Нет покрытия на воду
Вода испаряется весь день, даже когда никто не купается. Осушитель и нагрев приходится брать больше, счёт за тепло растёт.
Как это выглядит

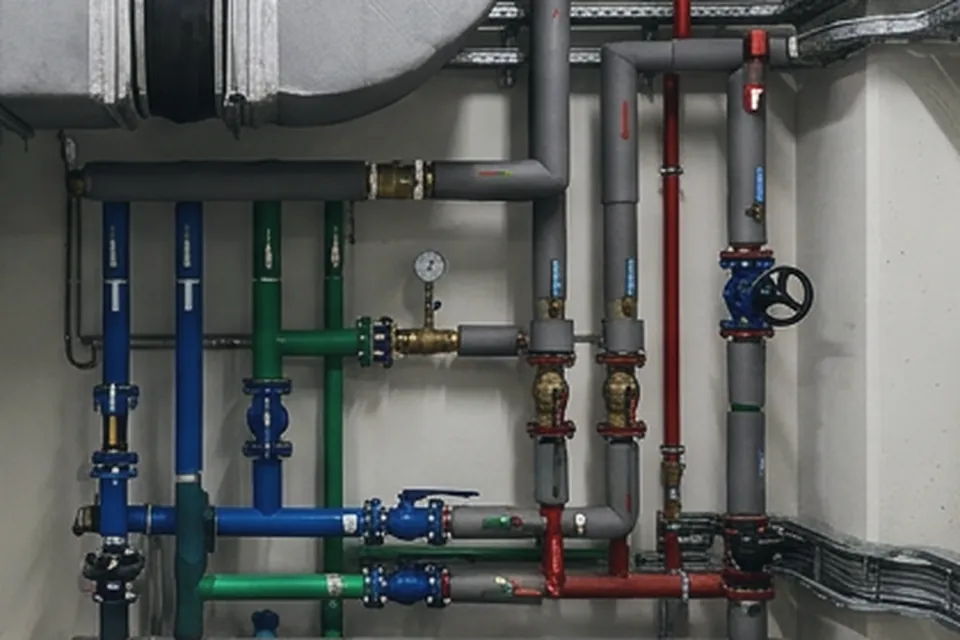

Что закладываем до отделки
Этапы
Как работаем
Каждый этап заканчивается документом.
- 01
Заявка
Звонок, письмо или MAX: объект, задача, размеры зала и чаши. Присваиваем номер обращения.
Итог этапа: номер обращения Б-XXXX - 02
Осмотр и замеры
Осмотр объекта для оценки работ и КП — бесплатно. Если нужна диагностика с замерами — выезд платный.
Итог этапа: перечень работ; заключение — если были замеры - 03
Расчёт и смета
Считаем испарение и воздухообмен, подбираем схему и оборудование, составляем смету.
Итог этапа: КП и договор - 04
Работы
Монтаж, пусконаладка или техническое обслуживание — с замерами до и после.
Итог этапа: протокол замеров - 05
Сдача
Сдаём работы по документам, объясняем режимы и уставки.
Итог этапа: акт или КС-2/КС-3, УПД
Вопросы
Частые вопросы
Можно ли сделать вентиляцию бассейна своими руками?
Смонтировать воздуховоды может аккуратный монтажник. Ошибки, из-за которых текут окна и сыреет потолок, делают раньше — в расчёте и схеме: осушитель меньше испарения, нет притока под окнами, вытяжка в общий канал дома, установка там, где к ней не подойти.
Если монтируете сами, начните с расчёта испарения — порядок цифр покажет калькулятор испарения. Осмотр объекта для оценки работ и КП — бесплатно.
Что дешевле: осушитель или приточно-вытяжная установка?
Осушитель дешевле при покупке, но свежего воздуха не даёт: углекислый газ и хлорамины остаются в зале. Ему всё равно нужна вентиляция — не меньше 80 м³/ч наружного воздуха на занимающегося (СП 310.1325800.2017, табл. Г.1).
Приточно-вытяжная установка с рекуперацией осушает наружным воздухом и возвращает тепло вытяжки. Летом, когда снаружи влажно, ей нужен холодильный контур или осушитель в помощь. Что выйдет дешевле в покупке и в эксплуатации, показывает расчёт испарения и тепла.
Будет ли шумно в зале и в доме?
Установку ставим в техпомещении, а не в зале. Скорость воздуха в воздуховодах и на решётках ограничиваем, на трассах ставим шумоглушители. Настенный осушитель в самом зале слышен: в нём компрессор и вентилятор. Поэтому в доме чаще выбирают канальный осушитель или установку за стеной.
Нужно ли покрытие на воду?
Да, если бассейн подолгу стоит без купания. Под покрытием испарение примерно в 10 раз меньше, чем со спокойной воды (VDI 2089-1: β 0,7 против 7 м/ч). Чаша 8×4 м при воде 28 °C и воздухе 30 °C, 55 %: пока купаются — ≈ 7 кг/ч, спокойная вода — ≈ 2,3 кг/ч, под покрытием — ≈ 0,2 кг/ч (расчётный пример).
Меньше испарение — меньше осушитель, меньше тепла на зал и ниже риск конденсата в мороз. В расчёте учитываем, сколько часов в сутки вода закрыта.
Можно ли выключать вентиляцию, когда никто не купается?
Нет. Вода испаряется постоянно, даже под покрытием. Установка работает без остановки: когда купаются — в рабочем режиме, в остальное время — в дежурном, с меньшим расходом (СП 310, п. 10.2.7). Если вентиляцию выключить на несколько часов, мокнут окна и потолок.
Подключите вентиляцию бассейна к умному дому?

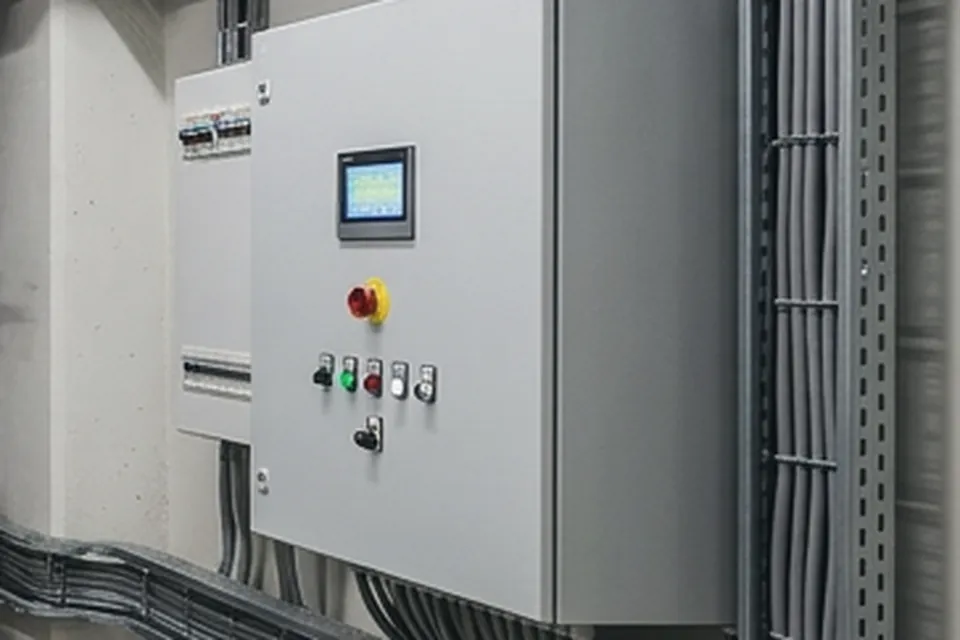

Диспетчеризацию и вывод аварий на пульт не делаем. У установки своя автоматика с пультом в доме: она держит влажность и температуру и переводит установку в дежурный режим. Есть ли у выбранной модели выход для внешней системы — видно по её паспорту при подборе.
Рядом с бассейном другие влажные помещения — это важно для расчёта?
Да. Пришлите планировку: в расчёте учтём соседние влажные и горячие помещения и то, как они связаны с залом бассейна.
Заявка
Пришлите данные или опишите задачу
Посчитаем по размерам зала и чаши, температуре воды и остеклению. Планировка или DWG дома ускорит расчёт. Если данных не хватит — приедем на осмотр: для оценки работ и КП он бесплатный.
Что прислать для расчёта
- Размеры зала и чаши и площадь зеркала воды
- Температуру воды и желаемую температуру воздуха
- Покрытие на воду — есть или нет
- Остекление: площадь и сторона света
- Место под установку — техпомещение, подвал, чердак
- Планировку или DWG, если есть проект
- Фото зала, техпомещения, установки и её шильдика
PDF, DWG, фото, планировку — письмом на info@climatestyle.ru или в MAX, большие файлы — ссылкой на Яндекс Диск или другое облако в том же письме.
Код обращения — он уже в теме письма; в MAX или по телефону назовите его, чтобы файлы легли к вашему запросу.
Расчёт для бассейна в доме
Напишите или позвоните — форма заявки появится позже.
- +7 (495) 999-83-07Пн–Пт, 9:00–18:00
- info@climatestyle.ruв письме — шаблон: размеры, вода, остекление
- Написать в MAXфото и файлы — прямо в чат
Код обращения — назовите его по телефону или в MAX.
Осмотр объекта для оценки работ и КП — бесплатно. Выезд на диагностику и работы — платный.
